CABLES DE INSTRUMENTACIÓN
CONTROL Y AUDIO

Adecuados para señales análogas de 4-20 mA, instrumentación punto a punto, protocolo Hart, señales digitales a manera de evitar interferencia en otros tipos de señales, en sitios con interferencias externas, en plantas industriales, químicas, petroquímicas, de celulosa, entre otras.

01.

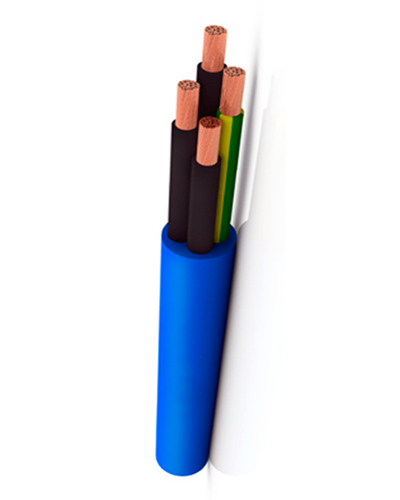

CABLE DE INSTRUMENTACIÓN EN CIRCUITOS DE SEGURIDAD INTRÍSECA

Baja capacidad de almacenar energia debido a la baja capacitancia, posibilitando también el aumento de las distancias en la instalación.

Material del conductor: Hilos de cobre desnudos

Clase de conductor: Según DIN VDE 00295 clase 4 y IEC 60228 cl. 4

Aislamiento de la vena: XLPE (polietileno reticulado especial) 90°C

Tensión de nominal: 300 v

Tensión de prueba: 1500 v

02.

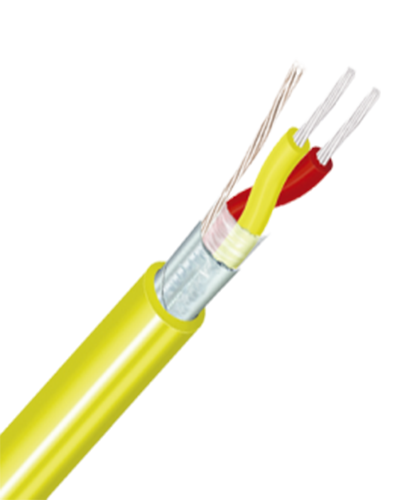

CABLE TERMOPAR

Adecuados para la medición de temperatura como cable de extensión e interconexión del pozo de medición, donde se conectan los sensores y cajas de conexiones a los instrumentos en la sala de control. Se utilizan para la lectura de temperatura en plantas químicas y petroquímicas, fábricas de alimento. El cable podrá estar cubierto con un aislante de diferentes tipos, los cuales soportan distintos rangos. Estos aislantes pueden soportar la exposición a la humedad, el agua o tener una resistencia al calor.

Por lo general puede decirse que los aislantes para cable de extensión son los siguientes:

FEP: Su rango de temperatura puede oscilar entre los -200 grados hasta los +200 y es excelente para poder resistir cualquier tipo de solventes, atmósferas húmedas o en su caso flamables.

PVC:
Puede soportar temperaturas de hasta 105°, puede soportar soluciones ambientales húmedas, ácidas y normalmente son antiflamables.

Tipos ANSI:
EX, JX, KX. RX y TX

03.

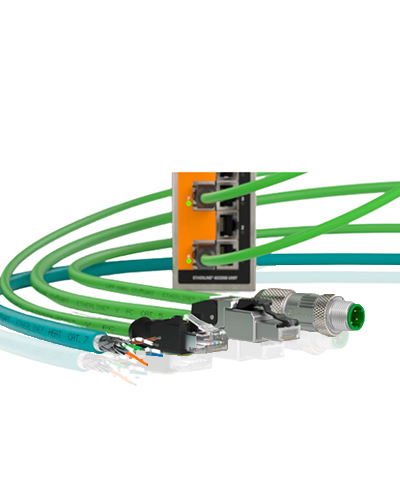

CABLE PARA PROTOCOLOS DE COMUNICACIÓN

Cables para sistemas de control y automatización de procesos a través de protocolos digitales de comunicación (Industrial Ethernet Cables), utilizando características y estándares internacionales, con certificación UL.

Cables tipo: InterBus, Trunk, ProfiBus, bBus-Door DeviceNets, RS485 (FieldBus) y RS422, KNX

04.

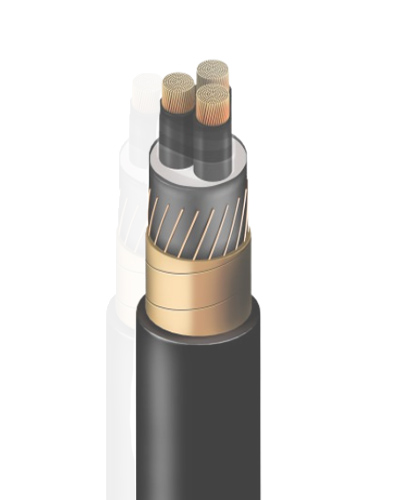

CABLE PARA INVERSORES DE FRECUENCIA

Adecuados para conexión de salida del inversor de frecuencia al motor. Posee blindaje propicio para ambientes con interferencias externas, frecuentes en ambientes industriales, plantas químicas, petroquímicas, etc.

Conductor de cobre extra flexible

Aislamiento termoestable 90°C en XLPE o EPR tanto para las fases como el conductor de tierra distribuido simétricamente.

Conductor de Tierra distribuido simétricamente en tres conductores de 1/3 del área total del calibre de tierra.

Cubierta Interna en PVC retardante a la llama (FR).

Pantalla en cinta de cobre o malla de cobre estañada o sin estañar.

Chaqueta en PVC, de excelente resistencia química a los aceites, resistente a los rayos UV (SR) y apto para instalación en bandejas portacables (tipo TC).

Voltaje: 600V.

Zonas Clasificadas: Clase 1 División 2.

05.

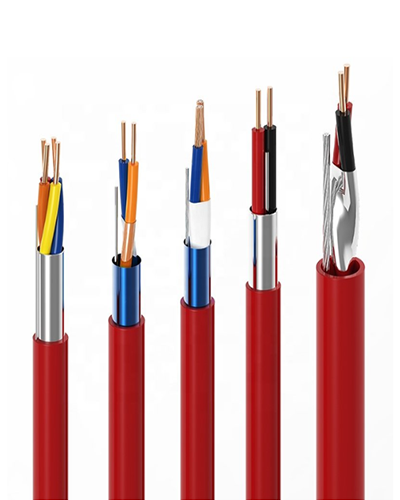

CABLES PARA ALARMA DE INCENDIO

Adecuados para alimentación de sistemas de detección y alarmas de incendio de forma a evitar que interferencias externas afecten las señales transmitidas.

Tipo FPLR (Fire Power Limited Riser), FPL (Fire Power Limited), FPLP (Fire Power Limited Plenum).

Cables con pruebas horizontales y verticales (RISER).

Temperatura de operación: -20°C a 105°C

Tensión: tensión nominal no inferior a 300 voltios.

Material del conductor: Cobre macizo o trenzado

06.

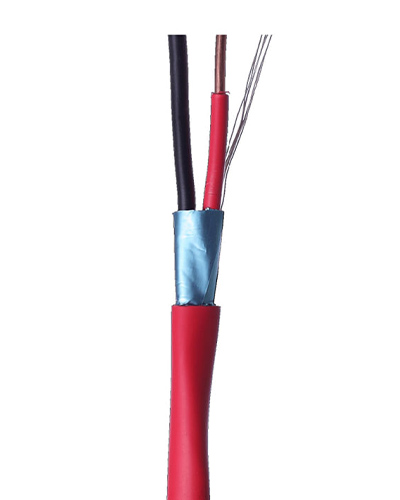

CABLE PARA CIRCUITO DE EXTREMA SEGURIDAD

Adecuados para sistemas en donde se necesita de medios de trasmisión que resistan a una eventual situación de incendio, asociado a las características de baja emisión de humo y exento de gases tóxicos

Por lo general puede decirse que los aislantes para cable de extensión son los siguientes:

Material del conductor: Cobre

Clase de conductor: Clase 1, 2 y 5

Aislamiento: PVC, XLPE.

Tensión: 80 a 600V

No propagación del incendio, baja densidad de humos opacos, y baja emisión de gases tóxicos y corrosivos.

07.

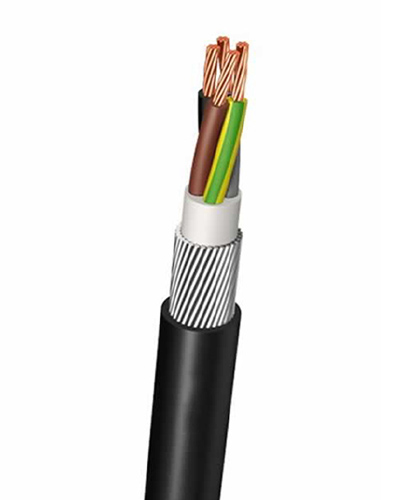

CABLE DE CONTROL CY

Construido y diseñado para el exigente entorno de la perforación en alta mar y la industria marítima. Se utilizan en instalaciones fijas, bandejas, canaletas, conductos, paneles, entre otros. Indicado para su uso en circuitos de control, mando y señalización, alimentación eléctrica, conexión de maquinaria, entre otros en entornos industriales en general.

Material del conductor: Cobre

Clase de conductor: 1, 2 y 5

Aislamiento: XLPE (polietileno reticulado) 90°C

Tensión: 150/2000V

No propagación del incendio, baja densidad de humos opacos, y baja emisión de gases tóxicos y corrosivos.

08.

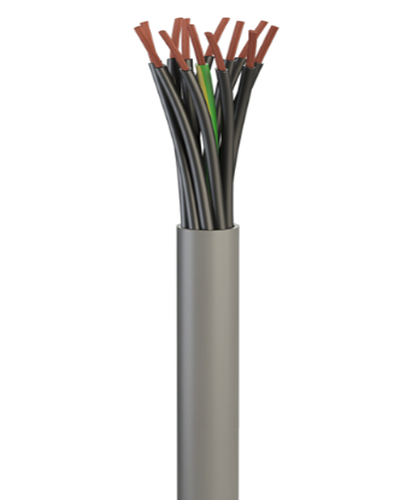

CABLE DE CONTROL YY

Cable versátil no apantallado o sin blindar adecuado para la mayoría de situaciones en las que solo haya tensión mecánica ligera. Se pueden usar como cables de interconexión en plantas de fabricación y otras instalaciones de producción automatizadas para la medida, el control o la regulación de equipos, como líneas de montaje y producción, transportadores y unidades de ordenador.

Conductor: CL 5.

Aislamiento: LSZH
(Baja Emisión de Humos y sin Halógenos)

Tensión nominal sin pantalla ni blindaje: 300/500 V

09.

CABLE DE CONTROL LiYCY

Son cables de transmisión de datos y señales apantallados, diseñados para aplicaciones como sistemas de control electrónico de sistemas informáticos o de audio o del sector de la comunicación, circuitos electrónico, dispositivos de medición, diseño de máquinas y equipo de oficina. Son aptos para interiores.

Conductor: CL 5 Y CL2.

Tensión nominal: 250V/750V.

10.

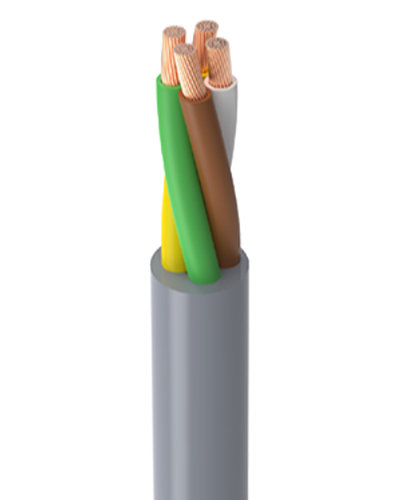

CABLE DE CONTROL LiYY

Son cables sin apantallar para facilitar la transmisión de datos y señales en aplicaciones industriales, facilitan la transmisión de datos y señales en aplicaciones industriales de interiores, como sistemas informáticos, equipos de medición y dispositivos de control de procesos en oficinas, laboratorios y líneas de producción.

Conductor: CL 5

Aislamiento: PVC
(Policloruro de Vinilo)

Tensión nominal: 250V/750V

Multipolares y retardante a la llama
